1.1系統結構概述

　　整個系統設計為一個基于電信網絡的龐大的以網絡為基礎的視頻監控系統。整體上來看，系統由中小型企業及家庭用戶的網絡攝像機將視頻信號編碼后傳輸?shù)焦芾碇行模儆晒芾碇行乃饕龑?dāng)將設備的IP返回到用戶端，實現點對點的時行訪問。其中，管理中心可以是多級別任意擴展的網絡管理系統。針對系統的規模及管理的復雜程度，可以設立多級管理中心，進行以分布管理為基礎的相對集中的管理。使整個系統具有很強的擴展性和伸縮性。

　　針對本系統組成，從系統結構方面分析，主要有4個部分為：DDNS服務器、中心錄像服務器、短信報警服務器、中心管理服務器。

　　DDNS（動態域名解析）服務器——由于本系統主要面向的用戶是ADSL用戶。該服務器主要負責解析終端用戶設備的動態IP地址。

　　中心錄像服務器——主要負責集中管理終端用戶的報警錄像、圖像信息等。用戶可遠程訪問用戶管理頁面，回放/下載相應的錄像、圖片信息。

　　短信報警服務器——主要負責報警短信聯動、及業務短信提示。

　　中心管理服務器——主要負責用戶信息、資費管理、設備管理、報警服務及相關其它服務。

　　1.2系統用戶結構概述

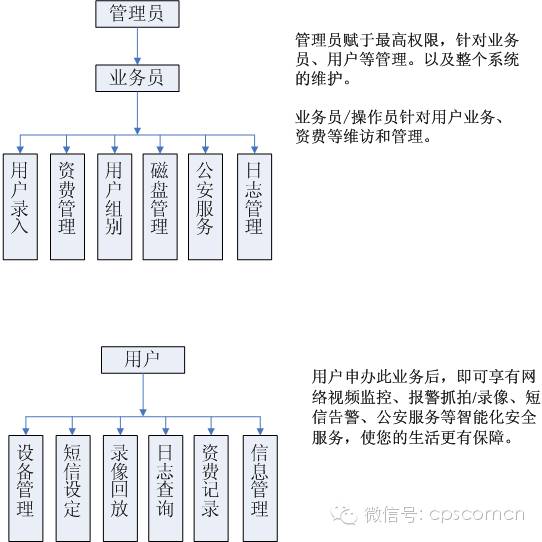

　　以上結構為管理員、操作員、用戶所賦予的權限。中小型商鋪管理系統提供良好擴展接口，可與運營商現有的管理系統聯動接入使用。

　　1.3系統總體結構

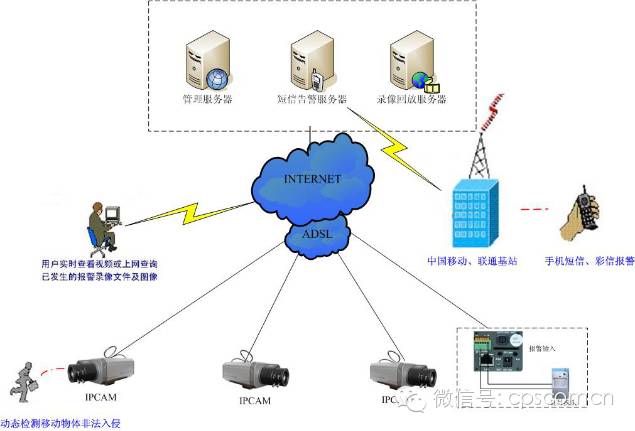

　　如<系統結構圖>所示，服務器端主要有4大模塊，管理服務器、錄像服務器、短信服務器、DDNS服務器。另外，用戶可根據自己的實際需求，選配應用轉發模塊。用戶在訪問前端設備時，首先輸入管理服務器的IP地址，然后通過管理服務器驗證后，即可顯示該用戶權限下的設備場景。這時用戶瀏覽該場景畫面時，由于前端設備地址是通過ADSL上網的，每一次撥號其IP地址都會變化。這時系統就會根據其設備ID指向查找DDNS服務器上面其設備當前外網地址，并將地址返回到進行訪問前端場景畫面。保證圖像實時訪問。當IPCAM檢驗報警時，IPCAM會抓拍圖像、錄像上傳錄像服務器。并將報警上傳到短信服務器進行聯動報警。如下圖所示：

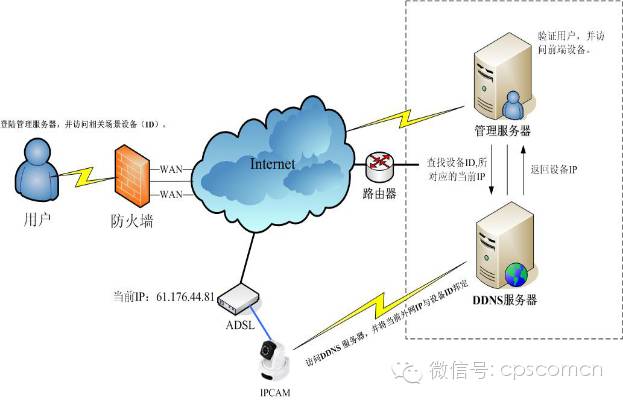

　　用戶訪問設備過程

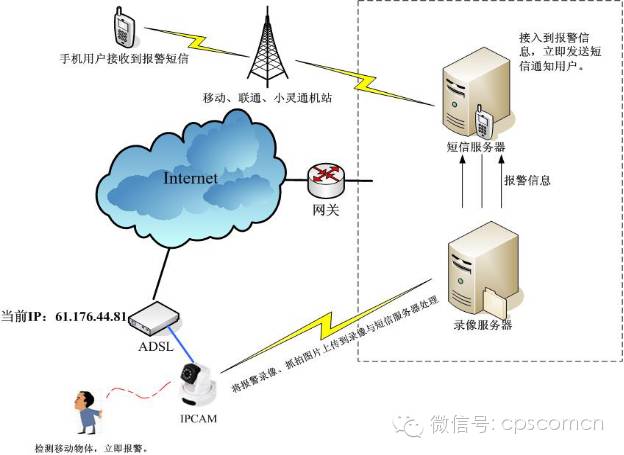

　　設備聯動報警過程

　　1.4前端設備介紹

　　產品名稱：網絡智能球機

　　特別說明：

　　網絡智能球機為一款針對家庭網絡視頻監控開發的一體化IP攝像機。它內置P/T（云臺）裝置，支持水平、垂直方向旋轉，可選配 WiFi傳輸及SD卡存儲功能。采樣標準H.264壓縮算法，支持IE瀏覽，中英文客戶端，功能強大、界面友好，便于操作和管理，適用ADSL、LAN等網絡環境。自帶DDNS Server，更方便的解決了動態IP，支持PPPOE撥號，更方便于Internet接入，具有移動檢測和遠程錄像功能，支持單張影像JPG抓拍存檔， 支持遠程控制、參數設定、軟件升級。

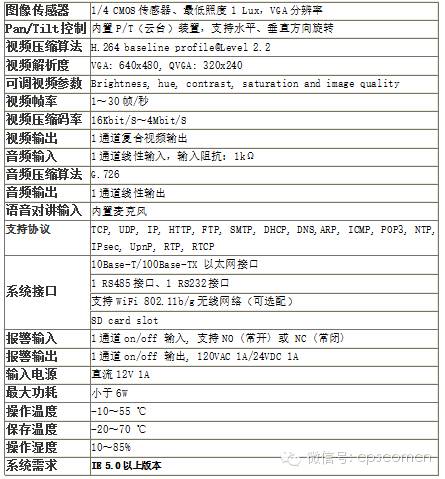

　　技術參數：

　　1.1 系統應用

　　視音頻遠程監控、傳輸、采集、管理、存儲。

　　1.2 使用前的準備

　　使用實時瀏覽和錄像回放功能需要先裝控件。

　　觀看瀏覽客戶端PC建議配置：CPU：P4 2.4G以上；

　　顯卡：支持DirectX9.0以上；

　　內存：256M以上；

　　1.3 訪問操作

　　1、輸入中小型商鋪系統地址<http://61.130.254.158> 訪問登陸，如圖1所示：

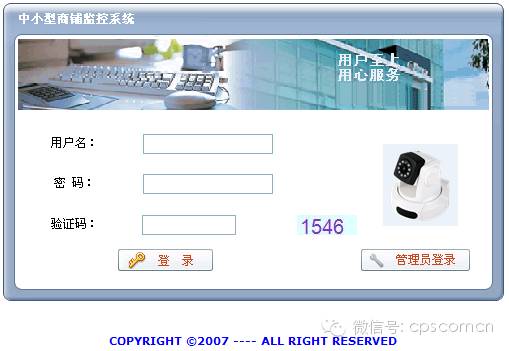

　　圖1 登陸界面

　　【用戶名】用戶申請的帳號【密碼】用戶申請的密碼

　　輸入用戶名、密碼及驗證碼，點擊登陸后，進入用戶監控管理界面，如圖2所示：

　　圖2用戶管理界面

　　用戶管理界面主要分為四個模塊：1、基本操作 2、基本信息 3、用戶信息 4、其他信息；

　　網絡硬盤狀態

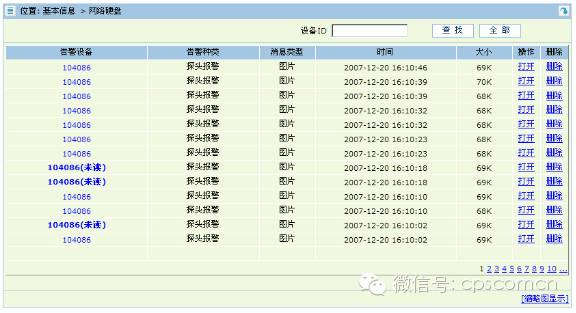

　　如圖所示，網絡硬盤可顯示遠程存儲服務器上的錄像、圖像文件等信息。用戶可遠程瀏覽觀看錄像、圖片文件。也可下載保存到本地PC。

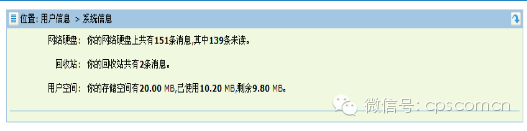

　　系統信息

　　2、監看設備圖像（下載插件）

　　基本操作—>視頻監控設置

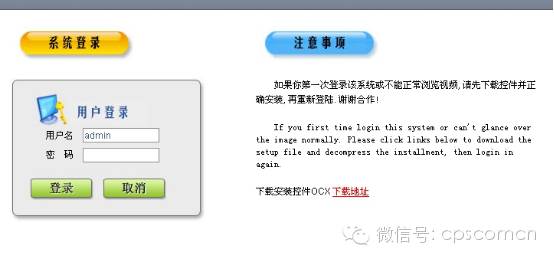

　　注：如果是第一次訪問本系統的用戶，需下載視頻播放控件才可正常訪問。

　　點擊【監控器設置】如下圖所示：

　　然后，用戶點擊下載安裝控件OCX下載地址的鏈接。將其下載在本地PC。然后安裝控件如下圖所示：

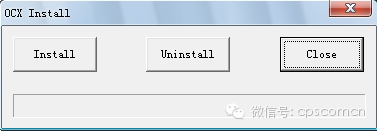

　　點擊Install按鍵即可安裝控件，安裝成功后，會提示用戶。

　　3、瀏覽監看前端場景圖像

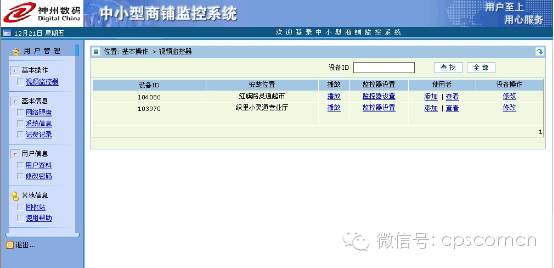

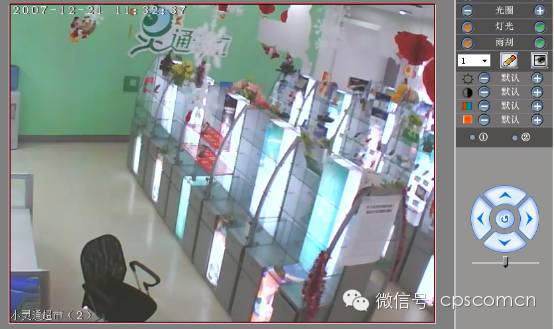

　　登陸系統后，基本操作—>視頻監控器—>選擇要監看的設備，點擊播放。即可看到前端圖像，如下圖所示：

　　用戶可調整圖像的亮度、色度、對比度等參數。用戶也可通過監控器設置對IPCAM進行碼流、圖像質量等修改。由于本公司設備是采用目前國際上最先進視頻壓縮算法，H.264的編碼方式。它的編碼方式非常靈活，適用于不同的網絡進行傳，由其是底帶寬用戶。高壓縮比可適合于ADSL用戶等傳輸。

　　網絡視頻監控業務平臺承載著大量的視頻監控服務，而且這些業務是基于IP網絡的，安全性是系統首要考慮的問題。除了基本的防攻擊、防非法侵入、防病毒等要求之外，還需要保證只有合法用戶可以訪問和使用視頻監控系統提供的服務，保證用戶只能管理自己設置的監控點的監控前端設備，查看有權限使用的監控點的視頻監控圖像；保證用戶保存在系統中的視頻文件的安全，不會被其它用戶甚至是系統管理員私自查看。

　　為了建設高安全性的監控系統，如下幾點所述：

　　1.1 監控設備硬件穩定安全性

　　黃河數字產品均己通過安防行業的權威測試認證。公司產品即面向市場己累積售出數萬臺。監控設備己在各個行業領域及工程上使用。如大學校園、醫院、高速公路、平安城市等監控項目。

　　產品采用的是嵌入式LINUX操作系統，系統處理速度快、防止病毒寫入等特性。使得硬件設備更加安全、穩定。

　　1.2 視頻壓縮算法的安全性

　　視頻加密獨有的FOM邏輯組合算法，將原始的視頻圖像進行按視頻區域序號進行FOM排序組合，再經壓縮處理進行網絡傳輸。在PC上解碼輸出圖像按照獨有的FOM算法進行解碼還原。即使通過網絡抓包工具等手段獲取數據。也不能獲取到監控圖像信息。從而加強專業的監控系統的必要安全性。

　　1.3 登陸驗證的安全性

　　用戶登錄時，需要輸入系統分配的用戶名和密碼。認證系統對其進行驗證，以判斷用戶是否有權使用此系統。用戶進行安全認證，身份驗證的資料來源于集中規劃的數據庫，數據庫管理著視頻監控系統的所有用戶的身份資料。用戶使用用戶名和密碼正確登錄門戶系統后，門戶將會維護該用戶的會話信息，用戶由此使用系統提供的視頻監控服務。高效的認證機制使非法用戶無權使用視頻監控系統。

　　1.4 用戶權限的安全性

　　層次化的多用戶認證管理 實行用戶分級別管理,不同級別用戶有不同的操作權限,提高系統安全性。

　　1.5 系統數據的安全性

　　本監控軟件系統采用的是SQL Server數據庫。該數據庫目前是數據信息存儲最成熟最穩定的數據庫。良好的與WINDOWS平臺的交互性，強大的備份策略。以及它的穩定性、維護性、安全性。都大大加強系統可靠性。

　　1.1 端到端的解決方案

　　可以提供監控軟件平臺、平臺硬件、承載網絡及安全等全套解決方案，視頻監控平臺可與承載網無縫接入；

　　1.2 強大的實施、交付、服務支撐能力

　　在主要省市均配有數名高級工程師及較多維護工程師，給項目的實施、成功的交付及后續的支撐服務都提供了充分的保障；

　　1.3 可管理性

　　系統實現集中管理控制：采用分級分域管理，控制所有監控點及終端設備。針對不同的管理者、使用者提供不同的監控級別和權限，也能大大降低運營商管理維護成本。

　　1.4利舊改造優勢

　　在由傳統監控系統過渡到網絡視頻監控系統的過程中，我們?yōu)榭蛻艨紤]到如何保護原有投資的問題。我們從三個層面考慮：

　　首先，模擬攝像機可完全保留原有投資，對于個別云臺控制協議暫不支持的情況，需要原攝像機廠商提供云臺協議文檔，即可在我們的系統中掛接該協議，實現特定攝像機的控制。

　　其次，對于目前已經安裝的模擬監控系統，可以通過增加網絡編碼器設備，實現數字化監控系統。從用戶角度出發，節約成本。使系統進行無逢式改造。

　　終端設備

　　采用網絡攝像機體系列設備：

　　詳細設備型號，請查看“第一章”設備介紹；

　　管理服務器

　　產品選擇主流的PC服務器設備，配置方面要滿足：

　　CPU主頻雙核2.4G 以上

　　硬盤SCSI

　　操作系統 WINDOW2000/2003

　　內存 1G

　　支持千兆網卡

　　DDNS服務器

　　CPU主頻2.4G以上

　　內存1G

　　操作系統WINDOWS操作系統

　　網卡百兆網卡

　　短信報警服務器

　　CPU主頻2.4G以上

　　內存 1G

　　操作系統WINDOWS操作系統

　　網卡百兆網卡

　　轉發服務器（可選配）

　　產品選擇主流的 PC 服務器設備，配置方面要滿足：

　　CPU 支持?jǐn)U展雙 CPU ，目前使用單 CPU ，CPU 主頻2.8 G 以上

　　硬盤 無要求

　　操作系統 WINDOW2000/2003

　　內存 1G

　　建議支持雙網卡

　　存儲設備

　　方式一：

　　采用 NAS 系統，與錄像服務器數量相同，每個應用服務器掛接一個 NAS，容量計算方式可以按照如下思路進行：

　　D1清晰度1小時所需磁盤容量：1024kbit/8*3600秒≈492MB

　　CIF清晰度1小時所需磁盤容量：300kbit/8*3600秒≈135MB

　　存儲設備 NAS 主機整體的價位需要考慮存儲容量，綜合硬盤使用數量統一考慮。網絡存儲（NAS）服務器提供了一種簡單、低成本的解決方案，讓您可以容易地透過網絡來管理和監控。具有高可靠設計與可擴充空間，與彈性的儲存架構，滿足您企業運作時的需求。

　　方式二：

　　采用磁盤列陣，磁盤陣列就相當于一臺掛了多塊硬盤的PC。這樣在每臺磁盤陣列安裝應用服務器軟件，可作為存儲服務器。容量計算方式可以按照如下思路進行：

　　D1清晰度1小時所需磁盤容量：1024kbit/8*3600秒≈492MB

　　CIF清晰度1小時所需磁盤容量：300kbit/8*3600秒≈135MB
