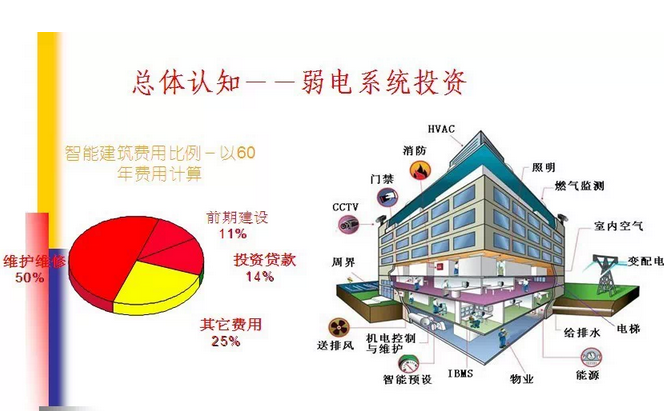

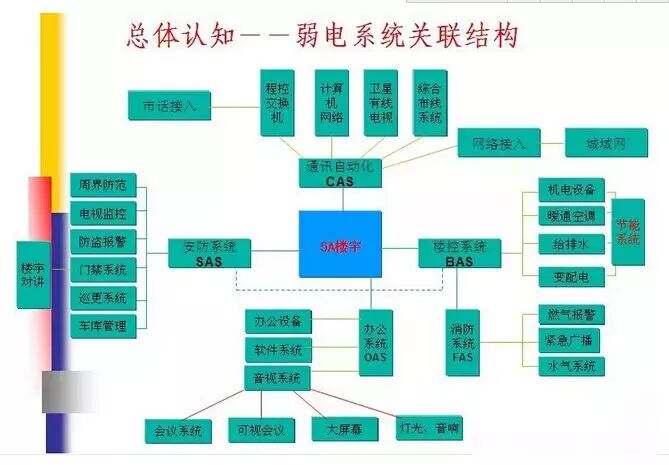

總體認知－－弱電系統劃分
建設部建筑管理司 對智能化系統的分類
1.計算機管理 2.樓宇設備自控 3.保安監控及防盜報警系統 4.智能卡系統 5.通訊系統 6.衛星及共用電視 7.車庫管理系統 8.綜合布線系統 9.計算機網絡系統 10.廣播系統 11.會議系統 12.視頻點播系統 13.智能化小區物業管理系統 14.可視會議系統 15.大屏幕顯示系統 16.智能燈光、音響控制系統 17.火災報警系統 18.機房工程 19.UPS變配電 20.手機信號放大 21.本地無線通訊 22.橋架及管線施工 23.電子抄送系統
圖書館弱電建設目標
響應建設“兩型”社會（資源節約型、環境友好型）的建設目標
在具體設計中：
應以建筑為平臺與相關專用在設計上緊密配合，使用智能化系統在節約能源，有效控制，人性化管理方面充分發揮作用
配置各功能系統, 為讀者、工作人員提供一個合理、高效、舒適、便利的環境空間
適當考慮今后智能化系統的兼容性和擴展性。
設計依據及標準

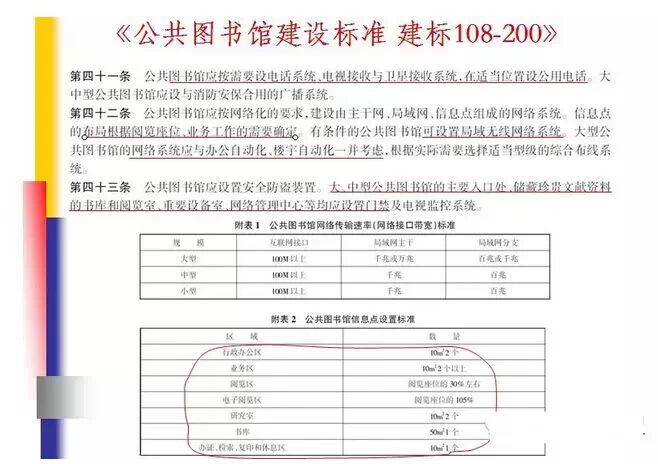

1 《公共圖書館建設標準》住建部、發改委 建標108-200
2 《智能建筑設計標準》GB/T50314-2000
3 《民用建筑電氣設計規范》JGJ/T16-92
4 《建筑電氣工程施工質量驗收規范》GB50303-2002
5 《電子計算機機房設計規范》GB50174-93
6 《高層民用建筑設計防火規范》GB50045-95 2001年版
7 《建筑與建筑群綜合布線系統工程設計規范》GB/T50311-2000
8 《建筑與建筑群綜合布線系統工程驗收規范》GB/T50312-2000
9 《智能建筑工程質量驗收規范》GB50339-2003
10《有線電視系統工程技術規范》GB50200-94
11《有線廣播電視網改造指導意見》（廣發技字[2003]705號）
各子系統參考依據
計算機網絡部分設計根據信息產業部的推薦，參考目前業界主流技術。
綜合布線部分設計布點參考建標，技術依據《建筑設計建筑群綜合布線系統工程設計規范(GB/T50311-2000) 》及國家保密規范設計 。
多功能會議部分根據《廳堂擴聲系統的聲學特性指標（JG GYJ125）》，按語言和音樂兼用擴聲系統一級標準來設計。
機房建設部分按照《電子計算機房設計規范》GB50174-93 考慮，并部分參考GBT50314-2000的規范。
其他部分結合當前先進的智能大廈弱電技術進行設計，著重考慮技術成熟性和可靠性，推薦國外高可靠性的產品和主流的技術。
既有系統服務功能的設計，也有管理方面的功能設計。
兼容性和可擴展性。
另外，
八層少量接待室根據《旅游涉外飯店星級的劃分與評定（GB/T14308-93）》，弱電部分按四星級標準設計，并參考某酒店管理公司的內部規范。
弱電系統內容
一、綜合布線系統

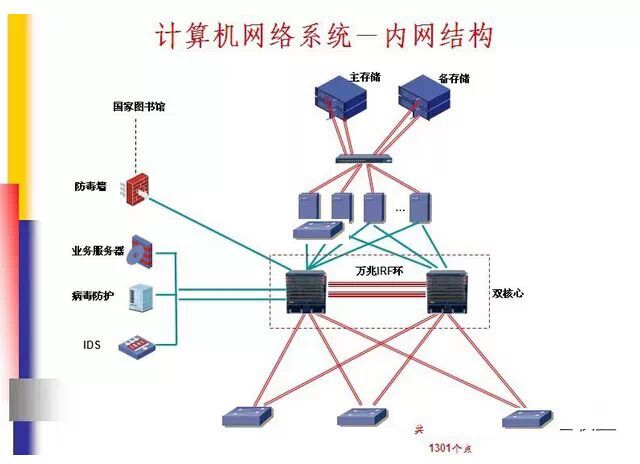

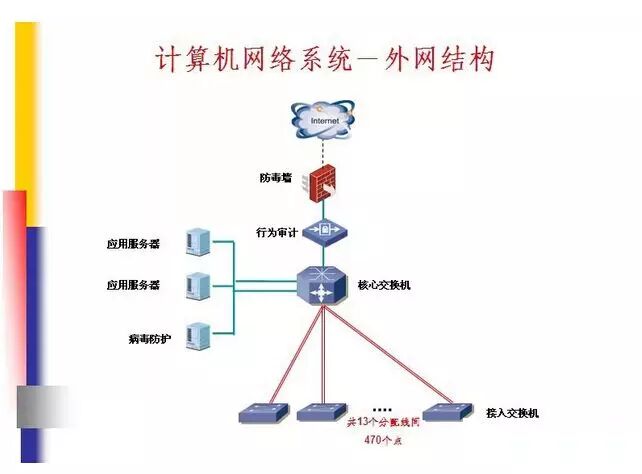

二、計算機網絡系統
三、智能安防系統

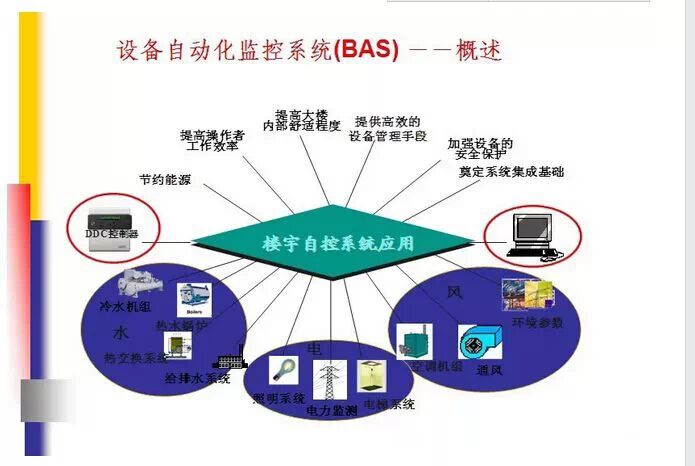

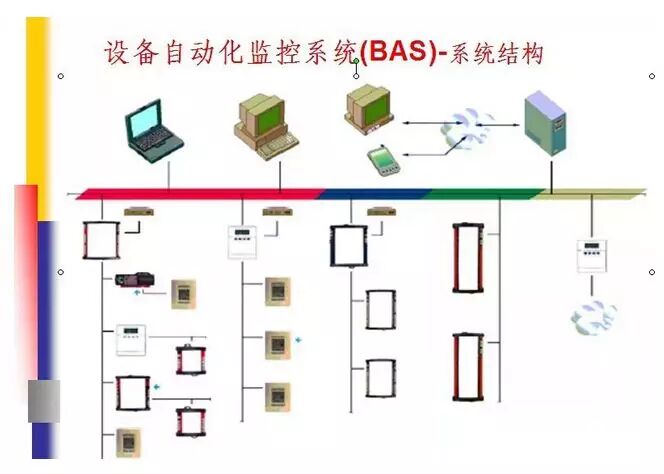

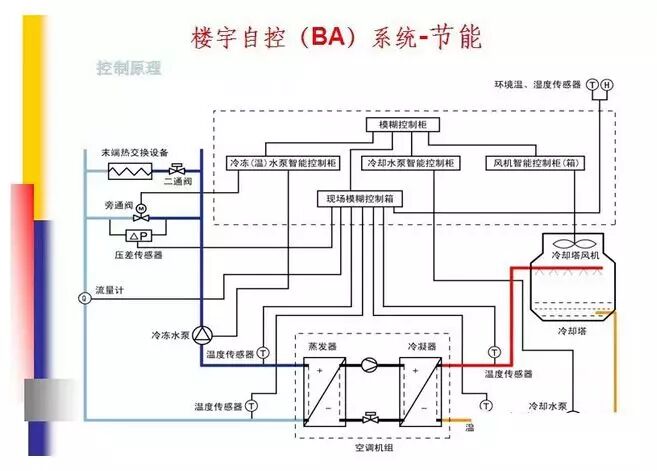

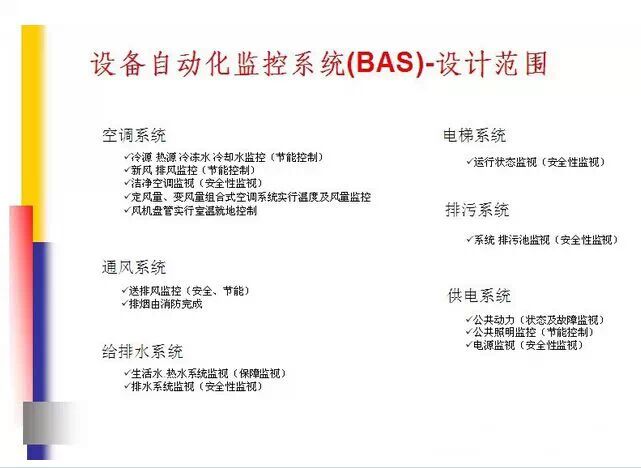

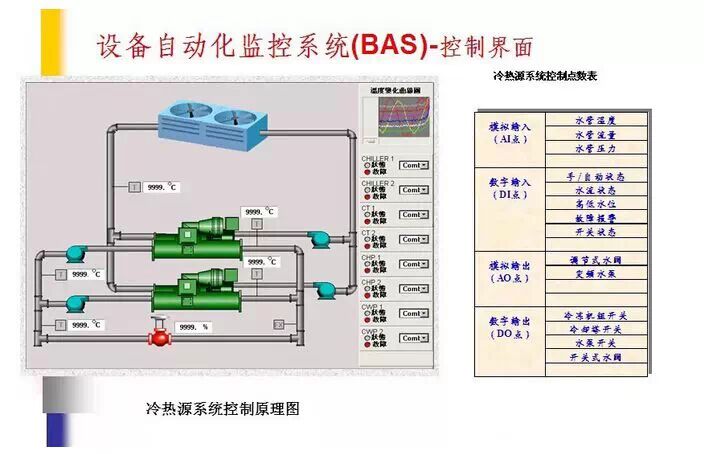

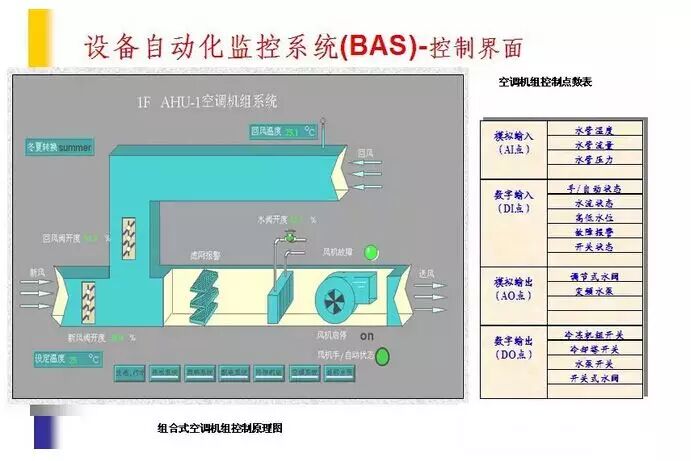

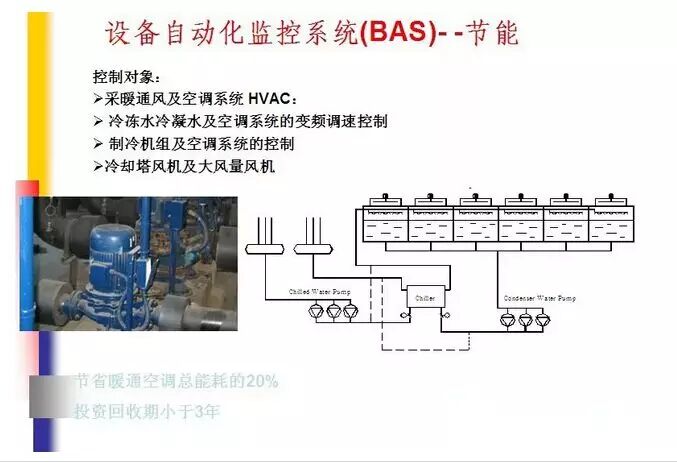

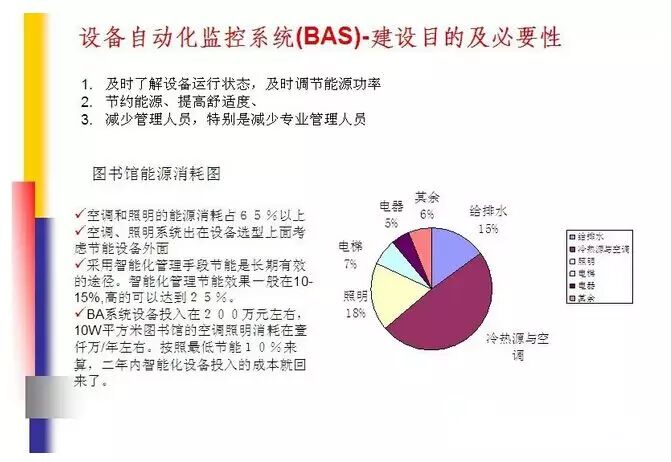

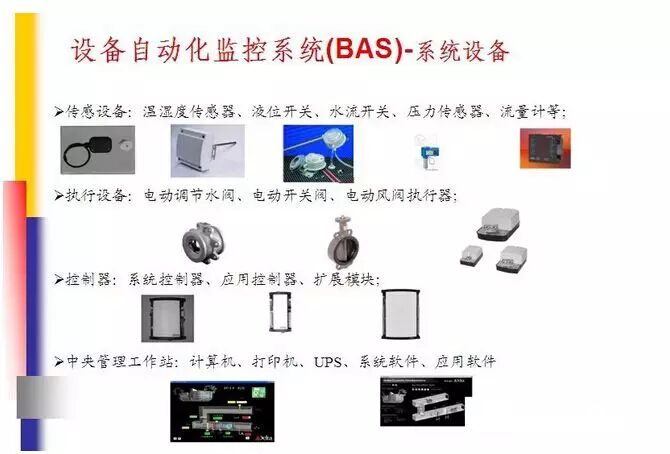

四、設備自動化監控系統

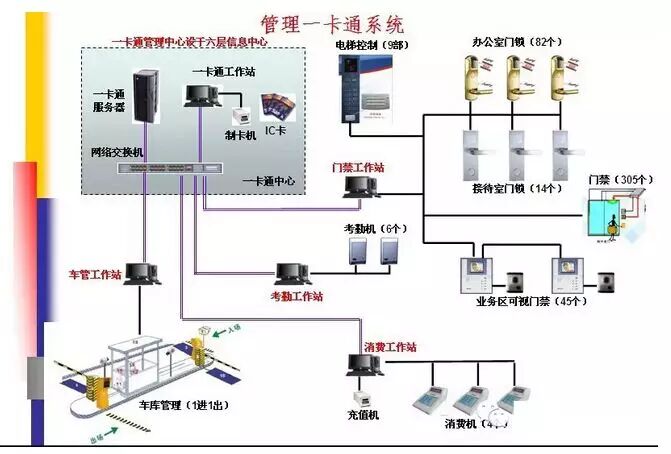

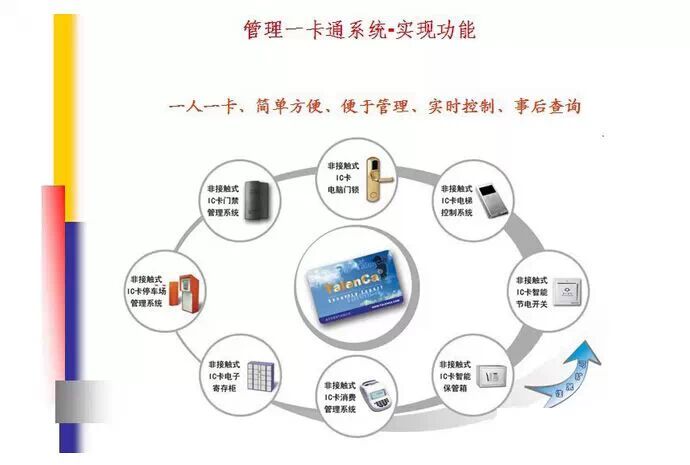

五、管理一卡通系統
六、衛星接收及有線電視系統
七、多功能會議系統
八、信息發布系統

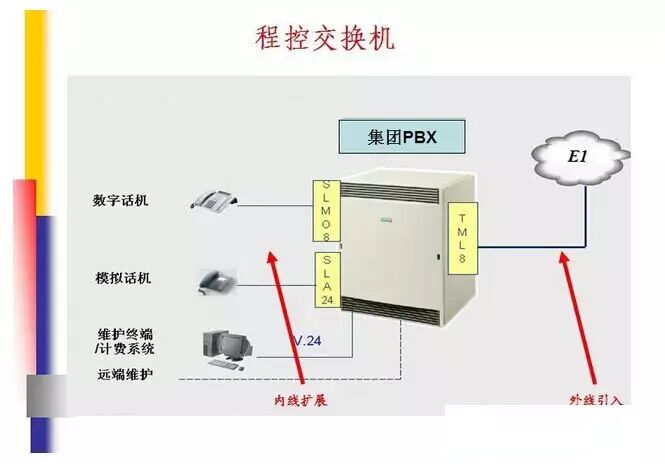

九、電話程控交換機

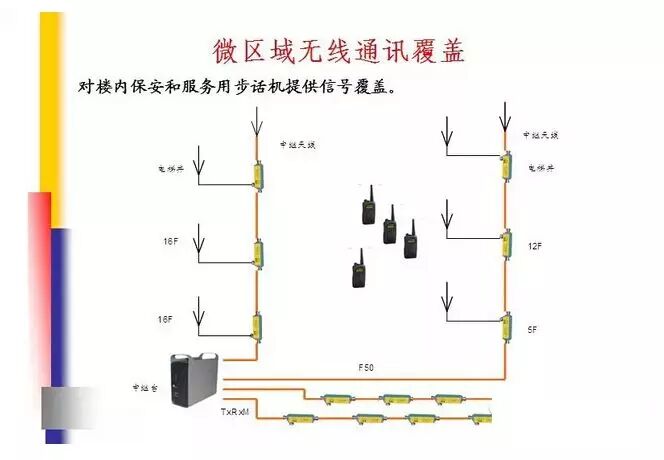

十、微區域無線通信系統
十一、機房建設工程
十二、智能化集中管理系統
子系統設計

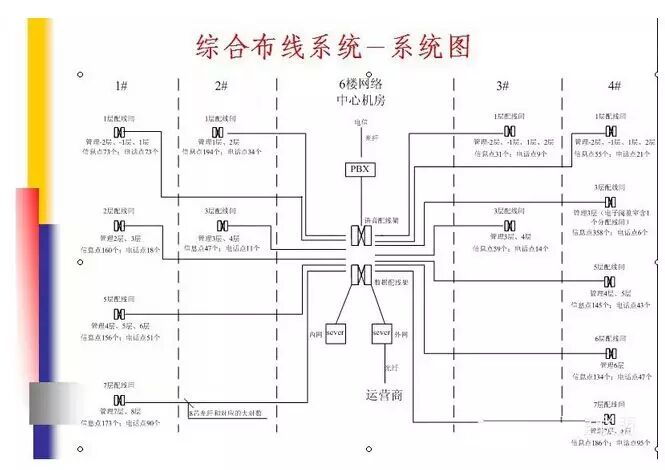

綜合布線系統－點位考慮
綜合布線及有線電視點位設置原則如下：
單人間辦公室設1個內網點、１個外網點、１個電話、1個電視；
多人間辦公室按每工位設1個內網點和1個電話、每間辦公室設１個外網點；
服務臺按２個內網點、１個電話點考慮；
２０１電話在服務區設置；
有網絡地板的電子閱覽區域設置地插；
辦公室和設備間每個門設１個（門禁）；
開放式閱讀區用無線方式覆蓋，電子閱讀區用有線方式覆蓋；

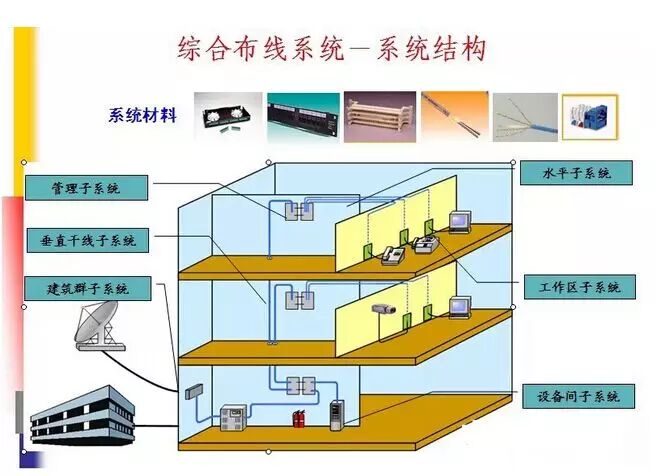

綜合布線系統－實現功能
綜合布線系統是智能建筑的基礎設施，是構成智能建筑高速公路和神經網絡的基礎。能否在現在或將來始終具備最先進的通訊和現代化樓宇管理水平，將取決于是否具有一套完整高質、符合國際標準的布線系統。
對于本系統，主要實現：
1、提供圖書館內閱覽者和工作人員寬帶上網需求；
2、提供圖書館內業務應用系統、內部辦公網絡、內部數據的線路基礎；
3、提供館內部語音通訊的線路基礎；
4、提供館內和市話網通訊的線路基礎；及運營商公話內部線路基礎；
5、提供信息發布、管理一卡通、業務應用等系統的基礎線路

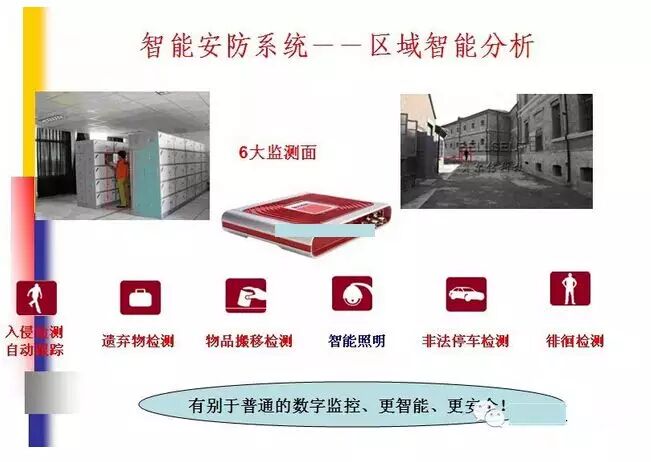

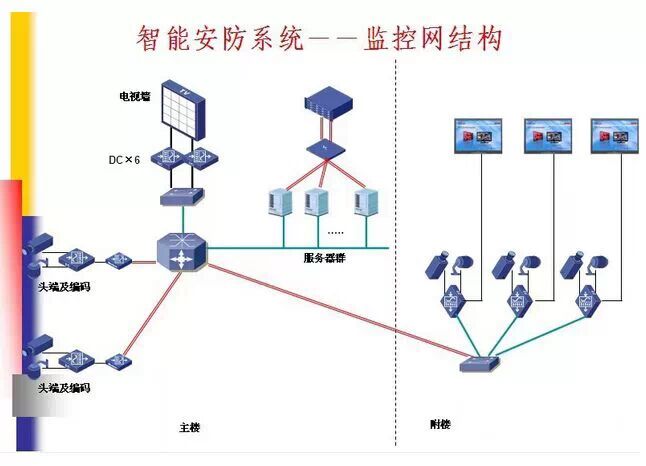

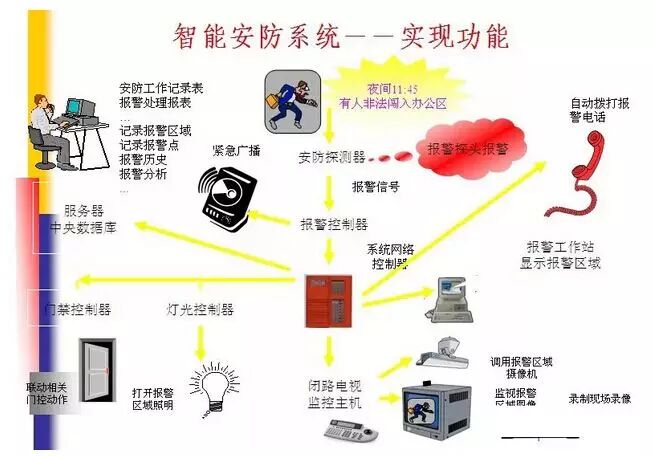

智能安防系統－－需求分析

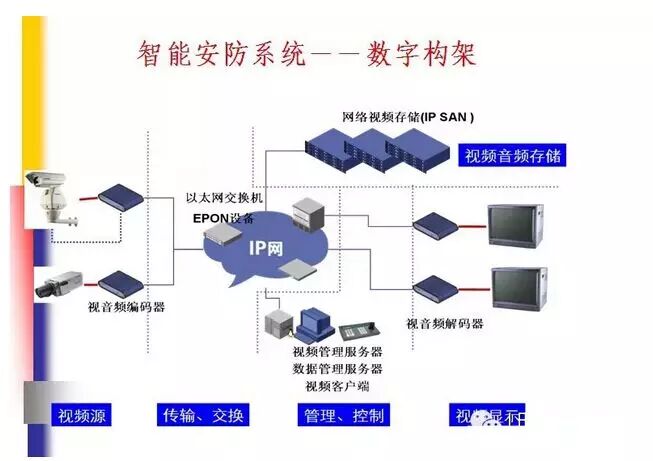

區域智能CCTV監控
主要通道
園區周界
關鍵出入
實時捕捉、事后追查
業務監控

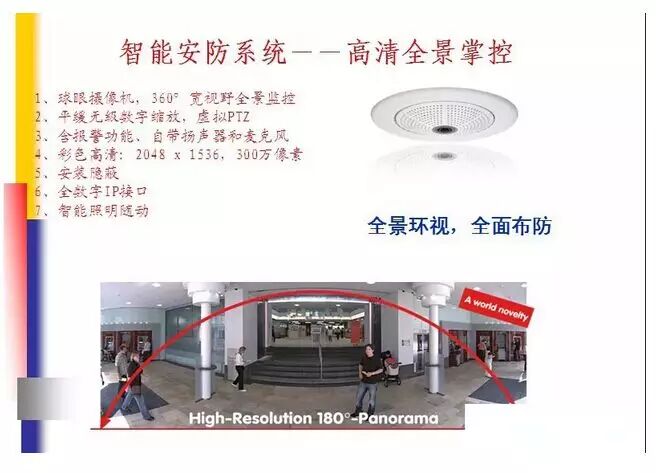

業務室全景監控及記錄
會議系統全景監控及記錄

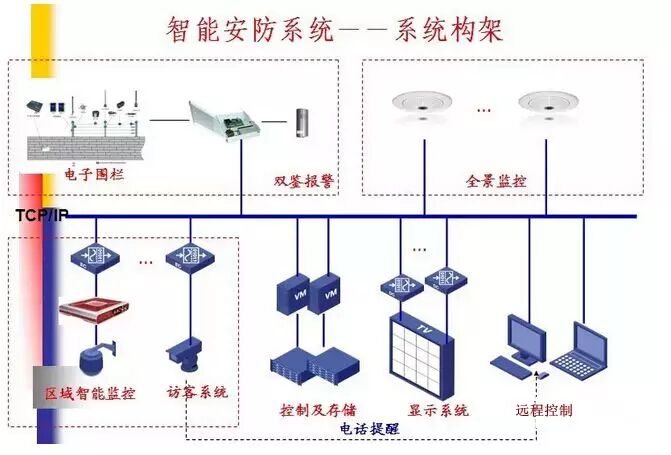

安防系統
周界防范
關鍵點防范

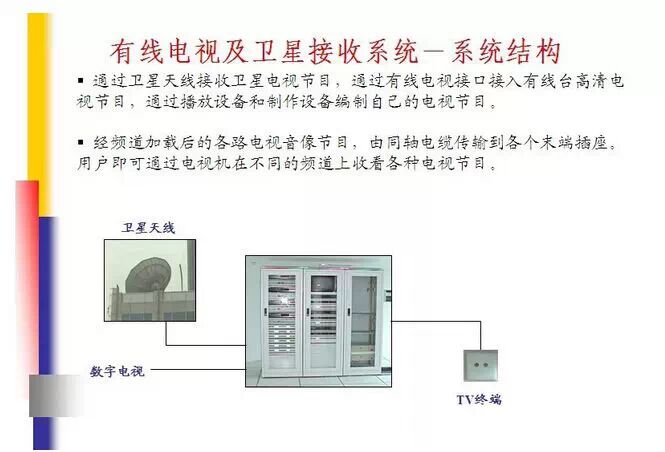

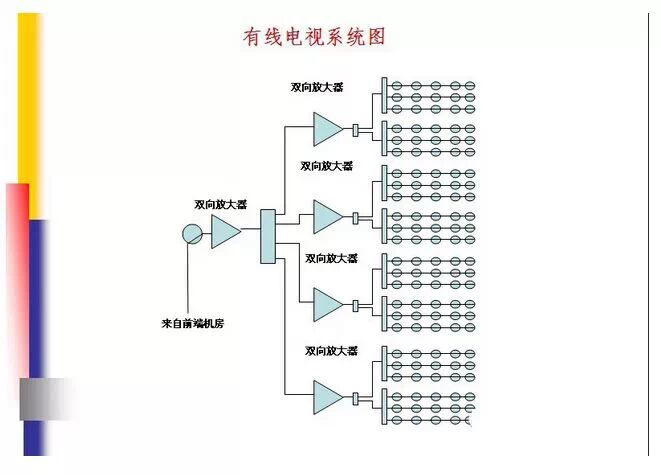

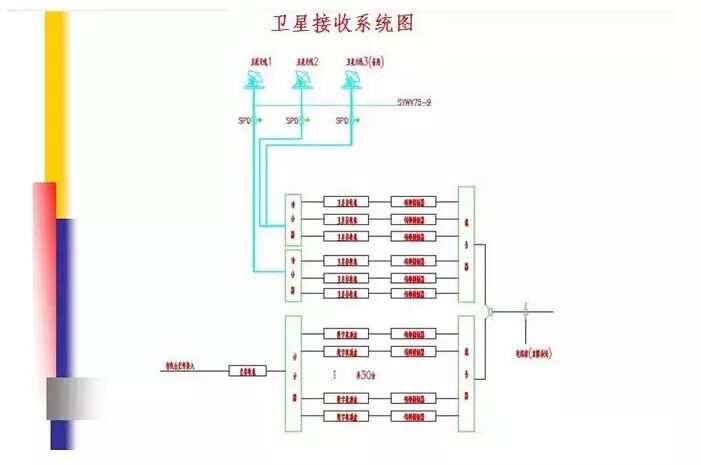

有線電視及衛星接收系統－概述
為了業務部門收集素材、整理歸檔相當電視節目，需要接收來自數字電視的中央和地方節目，也需要合法接收所有廣電部門允許接收的境外節目。
為了滿足外籍閱者、留學生的境外新聞和視頻需要，部門電子閱覽區需要開通境外電視節目。
綜上所述，根據圖書館需求，應接收所有數字電視節目及境外節目。業務區可接收所有節目，涉外電子閱覽區可接收境外節目，其它休息區、辦公區、接待室可接收境內節目。
根據圖書館衛星辦證的便利性，本設計將接收亞6衛星所有境外節目。
由樓頂或地面安裝兩個衛星天線，衛星機房可設于8F辦公區；

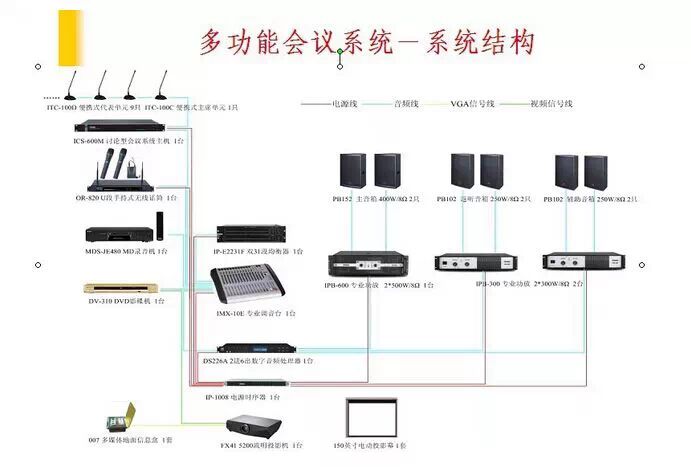

多功能會議系統
多功能智能會議系統是在計算機軟硬件的支持下，采用電子化、數字化和網絡化的會議設施以及形象化、多元化和多媒體化的展示手段，將各類數據和圖像等信息以聲圖并茂的視覺和聽覺效果，將信息傳遞給會議的出席者。
系統通過大屏幕顯示、數字會議、音視頻設備、攝錄設備、視頻會議和會議擴聲等系統的合理配置，將音視頻系統、大屏幕投影、實物投影、燈光控制和攝像機等設備有機地集成，以滿足現代化多功能會議的要求。
功能：會議發言、培訓、方案討論、學術報告、演講、貴賓接待、會議影院、討論及電子表決和遠程視頻會議等。
包括：
集中控制系統、擴聲系統
會議發言、話筒拾音和音頻處理系統
大屏幕顯示系統和視頻切換輸出系統
會議討論系統
攝像、錄像和信號記錄系統
計算機網絡系統、燈光照明系統
遠程視頻系統
多功能會議系統－座報告廳
1、顯示系統：舞臺中央配置250‘的正投幕，兩側輔以120寸背投幕，舞臺前場輔以三臺42寸LCD三臺
2、音頻處理：音視頻矩陳＋DCN發言系統
3、擴聲系統：按演出聲壓級設計，主音箱+返送+前場+后場輔助
4、視頻會議：設舞臺發言標準照會議攝像機、觀眾發言席會議攝像機、全場攝像機各一個
5、同傳系統：按3+1通道設譯員室，配紅外輻射
6、燈光系統：舞臺燈光按頂光、前場、背光、側光、舞蹈燈光的要求設計
7、中控系統：通過彩色觸摸屏的控制整個會議系統，實現會場燈光擴聲的智能控制
多功能會議系統－多功能廳
1、顯示系統：舞臺中央配置200‘以上的正投幕，兩側輔以120寸背投幕
2、音頻處理：音視頻矩陳＋DCN發言系統
3、擴聲系統：按演出聲壓級設計，主音箱+返送+前場+后場輔助
4、視頻會議：設舞臺發言標準照會議攝像機、觀眾發言席會議攝像機、全場攝像機各一個
5、燈光系統：舞臺燈光按頂光、前場、背光、側光、舞蹈燈光的要求設計
6、中控系統：通過彩色觸摸屏的控制整個會議系統，實現會場燈光擴聲的智能控制
多功能會議系統－－業務洽談室
1、顯示系統：中央配置46‘以上的平板屏展示企業形象
2、音頻處理：數字AV管理中心＋會議話筒
3、擴聲系統：小功率揚聲器
4、攝錄系統：配置全景攝像機拍攝整個會場內的場景并錄音
5、中控系統：通過彩色觸摸屏的控制整個會議系統，實現會議室的智能控制
多功能會議系統－－館務會議室
1、顯示系統：配置2×2DID液晶大屏及桌面液晶屏
2、音頻處理：采用會議討論發言和電子表決系統，配置AV管理中心、周邊設備和功放
3、擴聲系統：小功率音箱或揚聲器
4、攝錄系統：配置全景攝像機拍攝整個會場內的場景并錄音
6、中控系統：通過彩色觸摸屏的控制整個會議系統，實現會議室的智能控制
多功能會議系統－－小會議室
1、顯示系統：配置100”升降投影幕
2、音頻處理：采用會議討論發言系統，配置AV管理中心、周邊設備和功放
3、擴聲系統：小功率音箱或揚聲器
4、攝錄系統：配置全景攝像機拍攝整個會場內的場景并錄音
5、中控系統：通過彩色觸摸屏的控制整個會議系統，實現會議室的智能控制
6、視頻會議系統：配置視頻會議攝像機及攝錄機可進行遠程視頻會議及錄像

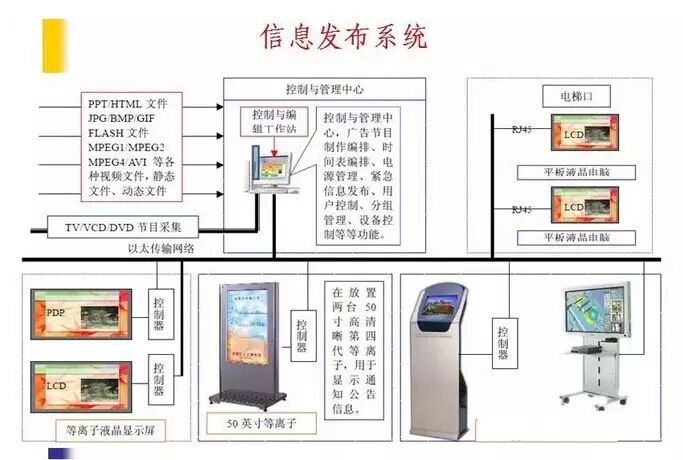

信息發布系統
交互式多媒體編輯與顯示系統
功能特性
兼容主流的多媒體格式
支持海量多媒體內容（如：2G衛星圖片）
高速瀏覽能力
可定制為模板，形成不同行業及應用領域的多媒體解決方案
方便的縮放和拖動功能
實時和非實時的信息瀏覽，支持多路流媒體
手寫系統
支持在任何應用程序上書寫，包括視頻文件上書寫
支持多“快照”操作，把手寫及屏幕的內容存儲后，可以再另存為圖片、郵件或PPT等，快速與其他人員分享；
可以對屏幕內容進行拖動、放大、縮小等操作。
世界時鐘系統
--可代替原來的普通掛鐘
--可動態翻頁，循環顯示世界各地的時間及圖片，各種圖片和時鐘樣式可自行定制

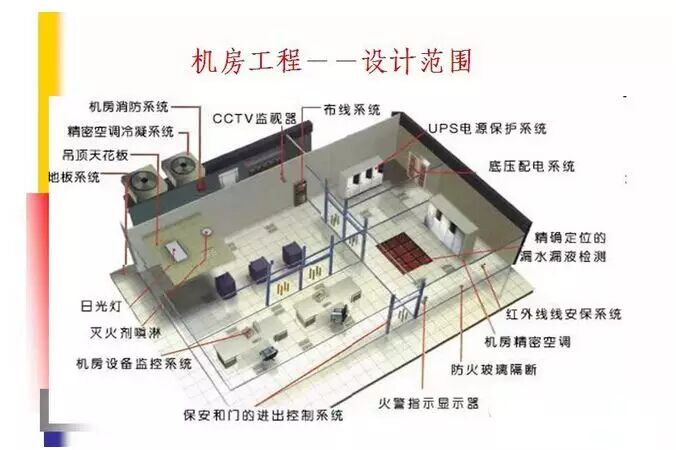

機房工程－概述
本館機房工程包括兩個機房，6層信息中心機房和1層消防控制中心。
信息中心機房是整個信息系統核心設備的存放、保管和運行核心空間，其建設對于設備的安全性、穩定性至關重要。
作為保證系統正常長期安全、穩定運行的工作場地，必須嚴格按照國家有關計算機機房設計規范進行設計、施工，應符合國家標準《電子計算機場地通用規范》中有關計算機機房標準要求。
根據目前機房發展的趨勢，整個機房建設分為如下幾個部分：
機房空間劃分；
機房裝飾部分；
機房配電及UPS系統；

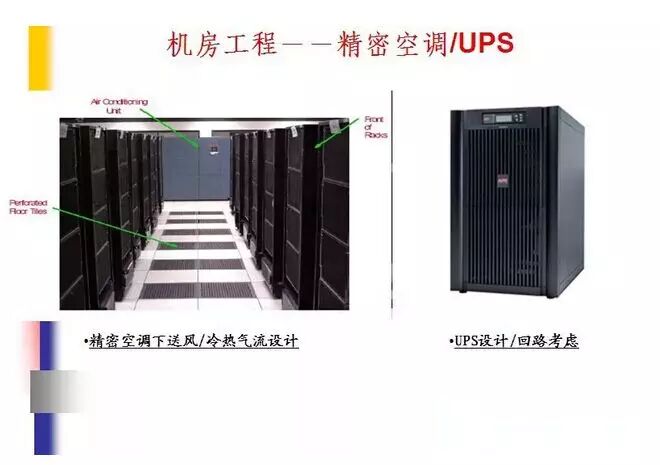

機房精密空調；

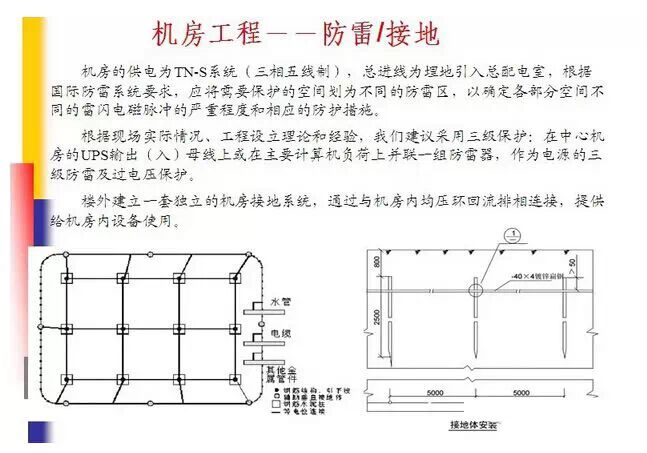

機房防雷及接地系統；
機房機柜及配套；
機房預置配線系統；
機房消防系統；
機房遠程控管；
機房場地監控；
機房工程－－裝飾/配電/消防
金屬面夾芯板(復合彩鋼板)表面為厚度0.6mm的熱熔鍍鋅鋼板，內襯12mm厚可耐福石膏板，鋼板表面采用全自動高壓靜電超高速旋轉霧狀噴涂技術進行涂裝。
機房工程－－場地監控
作為現代化機房，網絡、通訊、遠動系統的正常運行十分關鍵。而這些系統的主要設備都安裝在機房內，機房的環境、溫濕度、防雷、UPS、供電穩定等是否合格，同時監控機房內的門禁、漏水、視頻信號，都是正常運行的必要條件。為了保證這機房環境安全，集中建設場地監控系統，對機房環境進行全面監視和控制，一旦超標，通過本地聲光電手段和遠程手機短信方式進行報警，便于值班人員及時發現并采取措施。

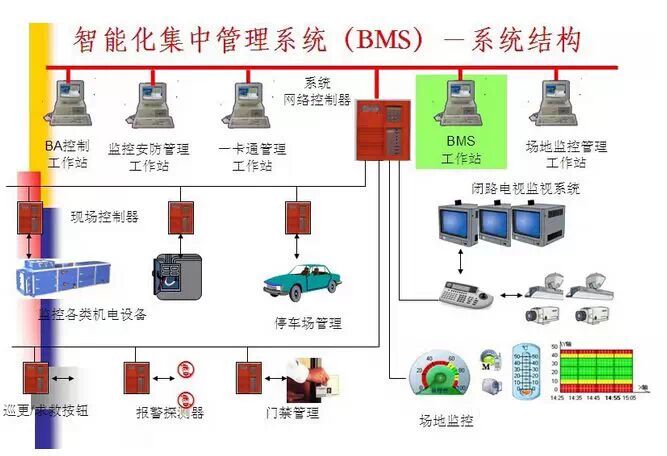

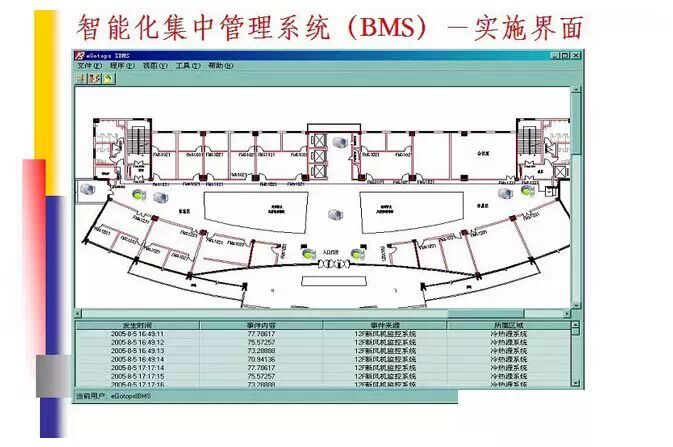

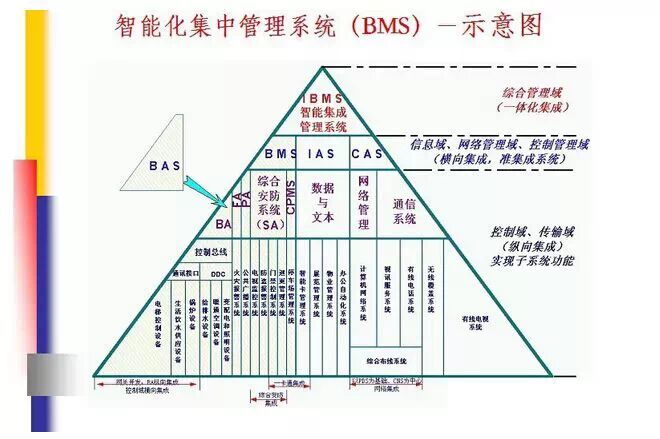

智能化集中管理系統（BMS）－概述
設計思路
弱電系統類型多樣、接口繁多、自成體系，各自為陣、無法統一調控和管理，通過BMS系統的集成，整合各個相互關聯的弱電子系統，實現1+1＞2的系統集成合力 。
系統配置
本系統整合了監控、安防、一卡通、BA、場地監控等系統、實現以上系統的接口通訊融合、交互信息融合、功能軟件融合、系統配置一臺企業級服務器作為BMS服務器，通過客戶端軟件實現管理目標。
實現目標
1、資源共享（實現子系統之間的信息交互及聯動處理）
2、集中監視（實現弱電系統的統一的監視、良好的人機界面）
3、統一報警（提供總體的報警處理、提高效率、及時處置）
4、信息處理（提供子系統數據的抽取、挖掘以及分析功能 、提供決策支持）
